System dokładnej lokalizacji WNZ

  • Nadajnik impulsów PD-TX wyposażony w przyciski (z sygnalizacją LED) do wybierania szerokości impulsu
  • Cewki sprzęgające dostępne w rozmiarach 42 mm i 64 mm
  • Prosta obsługa
  • 24 godziny pracy przy pełnym naładowaniu akumulatora
  • Analiza przeprowadzana w sposób analogiczny do lokalizacji wstępnej wykonanej sprzętem diagnostycznym WNZ

System PD LOC przeznaczony jest do lokalizacji dokładnej uszkodzeń izolacji kabli i osprzętu wykrytych za pomocą wcześniej wykonanej diagnostyki wyładowań niezupełnych. Zastosowana metoda sprawdza się równie dobrze w przypadku jednorodnych linii kablowych PE/XLPE, PILC, EPR, jak też sieci mieszanych.

W większości przypadków dokładne położenie muf i innego osprzętu kablowego, w których wykryto aktywność WNZ, jest nieznane. Użycie systemu PD LOC rozwiązuje ten problem, lokalizując precyzyjnie (metodą porównania z obrazem WNZ) wadliwy osprzęt lub odcinki kabla o osłabionej izolacji.

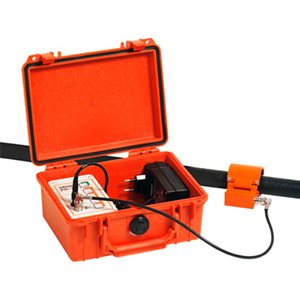

W systemie PD LOC zastosowano nadajnik impulsów, który za pośrednictwem cewki nakładanej na kabel w pobliżu stwierdzonego miejsca uszkodzenia indukuje w kablu impulsy prądowe, które są odbierane, wizualizowane i analizowane w reflektometrze podłączonym dokładnie w tym samym miejscu, skąd przeprowadzana była diagnostyka WNZ. Na podstawie porównania odległości do uszkodzenia stwierdzonej w diagnostyce WNZ i odległości do miejsca zainstalowania cewki nadajnika impulsów zmierzonej reflektometrem można precyzyjnie wskazać miejsce uszkodzenia. W zestawie PD LOC-SX zastosowano reflektometr Teleflex SX. Można również użyć podobnego reflektometru, np. TDR T30-E PD, wyposażonego w dodatkowy moduł WNZ.
